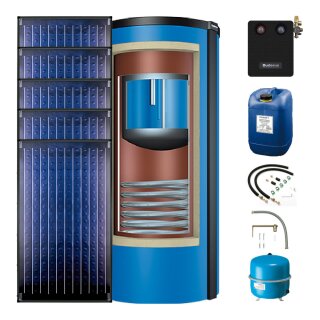

Logaplus-Solarpaket S75
Zur Warmwasserbereitung und Heizungsunterstützung mit Solarkombispeicher
Logalux P750S-C und Logasol SKN4.0 in
einer Reihe nebeneinander, für Aufdachmontage auf Pfannen-/Ziegeldach, bestehend aus:
5 Logasol SKN4.0-s mit Vollflächenabsorber aus Aluminium mit einer hochselektiven Vakuum-Beschichtung, mit Kupferrohr-Harfe ultraschallverschweisst.
Fiberglaswanne aus einem Guss als Kollektorgehäuse mit integrierten Griffmulden.
Höhe: 2017 mm
Breite: 1175 mm
Tiefe: 87 mm
Bruttofläche: 2,37 m2
Aperturfläche: 2,25 m2
Absorberinhalt: 0,94 L
Gewicht (netto): 40 kg
Max. Betriebsüberdruck 6 bar
1 Grund-Set Aufdach senkrecht mit 2 Aluminium-Profilschienen und 2 Abrutschsichrungen sowie 4 einseitigen Kollektorspannern und 4 Schrauben
4 Erweiterungs-Set Aufdach senkrecht mit
2 Aluminium-Profilschienen, 2 Steckverbindern und 2 Abrutschsicherungen
sowie 2 doppelseitigen Kollektorspannern und 3 Schrauben
5 Sets mit je 4 verstellbaren Dachhaken
für die Montage SKN4.0 auf Dächern mit
Pfannen-, Ziegel- oder Biberschwanzeindeckung
1 Anschluss-Set Aufdach SKN4.0 mit 2 Solarschläuchen ca. 1m lang, 2 Schlauchtüllen mit Klemmringverschraubung für
18-er Kupferrohr, 2 Blindstopfen und
Verbindungsmaterial
1 Solarstation Logasol KS0110 mit integriertem Solarmodul SM200 und Hocheffizienzpumpe, inklusive Ausdehnungsgefäß Logafix 50 Liter mit Anschlusszubehör
2 Solarfluid L 20 Liter
1 Solarkombispeicher Logalux P750S-C,
Gesamtinhalt 750 Liter mit integriertem Warmwasserspeicher 160 Liter im
Bereitschaftsteil, Buderus Thermoglasur DUOCLEAN plus und Magnesiumanode.
Wärmeschutz aus abnehmbarem 100 mm dickem Polyesterfaservlies mit PS-Mantel.
Abmessungen inkl. Wärmeschutz:
Höhe: 1920 mm
Durchmesser: 1000 mm
Gewicht: 275 kg
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
