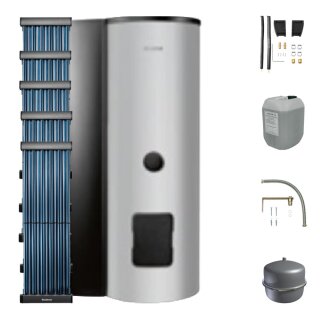

Logaplus Solarpaket S73
zur Warmwasserbereitung mit bivalentem
Speicher Logalux SMS und Logasol SKR10
CPC für Aufdachmontage auf Pfannen-/Ziegeldach, bestehend aus:
5 Vakuumröhrenkollektoren Logasol SKR10
CPC als komplett montiertes Modul mit
6 Vakuumröhren aus Borosilikat-Glas,
beschichtetem, alterungsbeständigen
CPC-Spiegel sowie anthrazitfarbenem
Sammler-Gehäuse.
Bruttofläche: 1,22 m2
Aperturfläche: 0,99 m2
Kollektorinhalt: 0,85 l
Gewicht: 18 kg
Abmessungen
Breite: 629 mm
Höhe: 1943 mm
Tiefe: 81 mm
Durch die trockene Anbindung der Röhren ist jede einzelne Röhre ohne Entleerung der Anlage austauschbar.
4 Reflektor-Verbindungssets für die Lücke
zwischen 2 SKR10
1 Anschluss-Set Aufdach SKR10 mit 2 flexiblen Anschlussrohren ca. 1 m lang
mit Klemmringverschraubungen für 18er
Kupferrohr, 2 Verschlusskappen sowie
Verbindungsmaterial
1 Aufdach-Grundset für 2 SKR10
1 Aufdach-Erweiterungsset für 3 SKR10
2 Sets mit je 4 verstellbaren Dachhaken
für die Montage von SKN, SKS und SKR
auf Dächern mit Pfannen-, Ziegel- oder
Biberschwanzeindeckung
1 Set mit 2 verstellbaren Dachhaken für
die Montage von SKN, SKS und SKR auf
Dächern mit Pfannen-, Ziegel- oder
Biberschwanzeindeckung
1 Solarspeicher Logalux SMS400-SM100 mit
integriertem Solarmodul SM100 zur Kombination mit dem Regelsystem Logamatic
EMS plus und Solarstation mit Hocheffizienzpumpe innerhalb der Verkleidung.
Mit 2 eingeschweißten Glattrohrwärmetauschern und 1 1/2"-Muffe zum Einbau
eines Elektro-Heizeinsatzes. Korrosionsschutz durch Buderus-Thermoglasur
DUOCLEAN plus und Magnesiumanode. Wärmeschutz aus 50 mm Hartschaum, werkseitig geschäumt mit Ummantelung aus
Stahlblech
1 Ausdehnungsgefäß Logafix Solar 25 Liter / 6 bar
1 AAS/Solar zum Anschluss des Ausdehnungsgefäßes
3 Solarfluid LS, 10 Liter
