Logaplus Buderus Logaplus-Paket K80 Buderus Logano plus KB195-19BZ, RC310 7739618828
Buderus
Energiedatenblatt
2021/05
6721823014
PDF, 71 kB

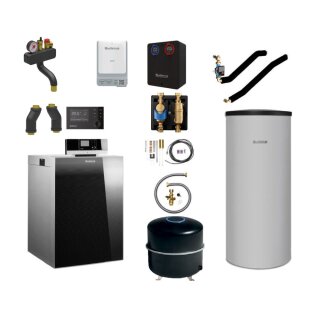

Buderus Logaplus-Paket K80, bestehend
aus:
----------------------------------------
Bodenstehender Buderus Öl-Brennwertkes-
sel Logano plus KB195, geprüft nach DIN
EN 303, CE-Kennzeichen.
Integrierter 2-stufiger Blaubrenner Lo-
gatop BZ1.1. Drehzahlgeregeltes Ver-
brennungsluft-Gebläse, leiser Betrieb,
optimierte Verbrennungswerte für prak-
tisch rußfreie Verbrennung mit geringen
NOx- und CO-Werten. Werkseitig einge-
stellt und warm geprüft. Heizgas- und
Wasserführung im Gegenstrom-Wärmetau-
scherprinzip, Kesselglieder aus Alumi-
nium-Silizium-Guss mit Oberflächenver-
edelung, schalloptimierte Heizgasfüh-
rung, inkl. Minimal-Druckwächter nach
DIN EN 12828 als Ersatz für Wasserman-
gelsicherung und Ölfilter mit Luftab-
scheider. Modernes, zeitgemäßes Design
mit einer Frontverkleidung aus Titanium
Glas. Sehr wartungsfreundlich, gute Bau-
teil-Zugänglichkeit, alle service- und
wartungsrelevanten Bereiche von vorne
erreichbar, einfache Inspektion, gute
Reinigungsmöglichkeit der Heizflächen
von vorne, große Revisions- und Inspek-
tionsöffnung. Sehr kompakte Kesselab-
messungen und geringes Gewicht.
----------------------------------------
Regelsystem Logamatic EMS plus m. mikro-
prozessorgesteuertem Sicherheitsautomat.
Feuerung SAFe zur Überwachung der elek-
trischen und elektronischen Bauelemente
des Kessels und des Brenners, für opti-
male Abstimmung des Verbrennungsprozes-
ses. Anzeige der Betriebszustände und
Wartungsmeldungen als Klartext, mit um-
fangreichen Servicefunktionen und IP in-
side. Regelung ist Renewable ready.
Kesselsicherheits-Set mit Sicherheits-
ventil, Manometer und Entlüfter im Lie-
ferumfang Kessel.
-
Integriertes Regelgerät Logamatic IMC110
mit elektronischem Kesselwasserregler
sowie elektronischem Sicherheitstempera-
turbegrenzer, mit Anschlüssen für die
Trinkwassererwärmung und 4 Heizkreise
mit oder ohne Mischer in Verbindung mit
Modulen MM50 oder MM100. Basiscontroller
BC110 mit den Funktionen, Schornsteinfe-
ger- und Notbetrieb.
Bedienung über Buderus App MyDevice:
- Intuitive Bedienung der Heizungsanlage
über Internet
- Kontrolle und Änderung von Anlagenpa-
rametern
- Anzeige Störungsmeldung in der App
Fernüberwachung durch den Heizungsfach-
mann über das Internetportal Buderus
Connect:
- Betriebszustände und Monitorwerte von
mehreren Anlagen im Überblick
- Anzeige der aktuellen Störung im Klar-
text inklusive einer Gewichtung der
möglichen Problemlösungen
- Status von Heizung und Warmwasser er-
möglicht die Einschätzung der Dring-
lichkeit eines Serviceeinsatzes
- Ausgewählte Anlagenparameter aus der
Ferne optimieren
Überwachung des Brennstoffverbrauchs
über die Buderus App EasyFuel:
- Ermittlung des aktuellen Brennstoff-
verbrauchs
- Anzeige der Durchschnittsverbräuche
auf Tages-, Wochen-, Monats- oder
Jahresbasis
- Anzeige des aktuellen Betriebsstatus
und Modulationsgrades
- Bei Ölkesseln: Berechnete Füllstands-
anzeige des Öltanks
Zur Nutzung ist eine Verbindung mit dem
Internet erfoderlich.
----------------------------------------
System-Bedieneinheit RC310 mit Außenfüh-
ler für das Regelsystem Logamatic EMS
plus. Einfache Bedienung und Inbetrieb-
nahme. Großes, grafikfähiges und hinter-
leuchtetes Display, Betrieb als Regler
für raum- oder witterungsgeführten Be-
trieb, Regelung für Wärmeerzeuger, Warm-
wasserbereitung, Heizkreis(e), Solaran-
lage. Umfangreiche Inbetriebnahme- und
Service-Funktionen: Konfigurationsassis-
tent, Diagnosefunktionen, Wartungsanzei-
ge.
Optionales Zubehör:
- Fernbedienung RC200 / RC100
- Mischermodul MM100
- Solarmodule SM100 / SM200
- Internet-Schnittstelle web KM200 / web
KM300
Weiteres Zubehör siehe aktueller Katalog
----------------------------------------
Warmwasserspeicher Logalux SU200.5 S-A
in stehender, zylindrischer Stahlblech-
ausführung einschließlich Reinigungsöff-
nung oben. Mit eingeschweißtem, bis in
den unteren Speicherboden wendelförmig
gebogenem Glattrohrwärmetauscher und
höhenverstellbaren Aufstellfüßen. Alle
warmwasserberührten Speicherinnenflächen
mit Buderus-Thermoglasur DUOCLEAN plus,
korrosionsbeständig nach DIN 4753-3 und
zur Vervollständigung des kathodischen
Korrosionsschutzes mit Magnesiumanode.
Wärmeschutz aus 75 mm Polyurethan-/EPS-
Hartschaum, werkseitig geschäumt, mit
Ummantelung aus Stahlblech (silber).
-
Speicherinhalt: 200 L
----------------------------------------
- Kessel-Speicher-Verbindungsleitungen
mit Hocheffizienzpumpe
- WW-Temperaturfühler
- Membran-Ausdehnungsgefäß 35 Liter/1,5
bar
- Anschluss-Set AAS
- Warmwasser-Temperaturfühler
- Kesselanschluss-Set BCS35
- Heizkreis-Schnellmontage-Set HS25
- Abscheidergruppe MSL25
- Isolierung T-Stücke 15-50 kW
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 96 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) -
-
Kesselgröße: 19 kW
1.Stufe/2.Stufe: 11 kW/19 kW
Jahreszeitbed. Raumheizungs-
Energieeffizienz: 92 %
Gewicht: 90 kg
Abgastemperatur
bei Systemtemperatur 80/60: 60/64 C
bei Systemtemperatur 50/30: 40/37 C
Verfügbarer Förderdruck: 50 Pa
Zuläss. Betriebsüberdruck: 3 bar
Max. Vorlauftemperatur: 85 C
Abmessungen
Tiefe: 636 mm
Breite: 600 mm
Höhe: 1031 mm
CE-Kennzeichen: CE-0085DL0229
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7739618828
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
