GB212
Buderus
Bedienungsanleitung
2019/08
6720862201
PDF, 3697 kB
RC310
Buderus
Bedienungsanleitung
2019/10
6720894022
PDF, 4684 kB
GB212
Buderus
Installationsanleitung
2019/08
6720862200
PDF, 10785 kB
RC310
Buderus
Installationsanleitung
2019/10
6720894023
PDF, 1883 kB
SU300-400.5
Buderus
Installationsanleitung
2019/12
6720819326
PDF, 3467 kB
HS HSM Eplus
Neutral
Installationsanleitung
2020/07
6720830121
PDF, 16138 kB
NTC Sensor
Neutral
Einbauhinweis
2019/04
6720893114
PDF, 839 kB
Logaplus K61 GB212-22/6 G20 IP, RC310 7739610456
Buderus
Energiedatenblatt
2019/07
6720861678
PDF, 71 kB

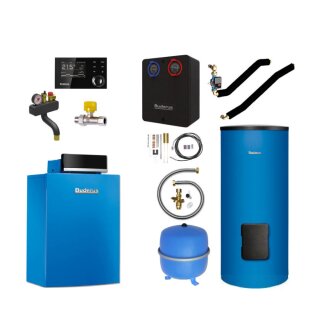

Buderus Logaplus-Paket K61, bestehend
aus:
----------------------------------------
Bodenstehender Buderus Gas-Brennwertkes-
sel Logano plus GB212, geprüft nach DIN
EN 677, CE-Kennzeichnung. Integrierter,
modulierender und leiser Gas-Vormisch-
brenner, für Überdruckfeuerung, Heizgas-
und Wasserführung im Gegenstrom-Wärme-
tauscherprinzip, Kesselglieder aus Alu-
minium-Silizium-Guss mit einer glatten
Oberfläche, schalloptimierte Heizgas-
führung, inklusive Minimal-Druckwächter
nach DIN EN 12828 als Ersatz für Wasser-
mangelsicherung sowie blau lackiertem
(RAL 5015) Kesselmantel. Sehr wartungs-
freundlich, gute Bauteil-Zugänglichkeit,
alle service- und wartungsrelevanten Be-
reiche von vorne erreichbar, einfache
Inspektion, gute Reinigungsmöglichkeit
der Heizflächen von vorne, große Revi-
sions- und Inspektionsöffnung. Sehr kom-
pakte Kessel-Abmessungen sowie geringes
Gewicht.
Vollautomatischer Gas-Vormischbrenner
für den modulierenden Betrieb, extrem
leise, mit drehzahlgeregeltem Verbren-
nungsluftgebläse und Steuerelektronik
für reduzierte elektrische Leistungs-
aufnahme. Werkseitig montierter Heiz-
kessel, voreingestellt und geprüft auf
Erdgas E oder LL bei 20 mbar, Brenner
komplett montiert. Raumluftunabhängige
Betriebsweise über Zubehör möglich.
Zugelassen für die Verbrennung von Erd-
gas E(H) und LL nach DVGW Arbeitsblatt
G260 und für Erdgas E(H) und LL nach
DVGW Arbeitsblatt G260 mit Wasserstoff-
beimischung bis 20 Vol.-% H2.
-
Die Anforderungen an die Füll- und Er-
gänzungswasserqualität sind im jeweils
gültigen Buderus Katalog, Arbeitsblatt
K8 enthalten. In Anlehnung an die VDI
2035 kann anhand der im Arbeitsblatt K8
enthaltenen Diagramme entschieden wer-
den, ob das Füll- und Ergänzungswasser
aufbereitet werden muss oder nicht. Muss
das Füll- und Ergänzungswasser aufberei-
tet werden, so kommt die Wasseraufberei-
tungsmaßnahme Vollentsalzung des Füll-
wassers zum Einsatz. Buderus kann not-
wendige Wasseraufbereitungspatronen als
Zubehör (Kauf oder Leihe) zur Verfügung
stellen.
----------------------------------------
Warmwasserspeicher Logalux SU300/5 in
stehender Stahlblechausführung, mit vor-
derer Handlochöffnung, welche als Reini-
gungsöffnung, zum Einbau einer Elektro-
Zusatzheizung oder eines zweiten Wärme-
tauschers nutzbar ist. Temperatursteuer-
bar durch den wendelförmigen, bis in den
unteren Speicherboden gezogenen Glatt-
rohr-Wärmetauscher. Mit eingeschweißter
3/4" Tauchhülse sowie höhenverstellbaren
Aufstellfüßen. Alle warmwasserberührten
Speicherinnenflächen mit Buderus-Thermo-
glasur DUOCLEAN plus, korrosionsbestän-
dig nach DIN 4753-3 und zur Vervollstän-
digung des kathodischen Korrosionsschut-
zes mit Magnesiumanode.
Wärmeschutz aus 50 mm Polyurethan-Hart-
schaum und separater Weichschaumscheibe
für den Handlochdeckel. Speichermantel
aus blau lackiertem Stahlblech und
schwarzer Abeckhaube.
----------------------------------------
Regelsystem Logamatic EMS mit mikropro-
zessorgesteuertem Sicherheitsautomat.
Feuerung SAFe zur Überwachung der elek-
trischen und elektronischen Bauelemente
des Kessels und des Brenners, für opti-
male Abstimmung des Verbrennungsprozes-
ses. Anzeige der Betriebszustände und
Wartungsmeldungen als Klartext, mit um-
fangreichen Servicefunktionen.
----------------------------------------
Regelgerät Logamatic MC110 mit elektro-
nischem Kesselwasserregler sowie elek-
tronischem Sicherheitstemperaturbegren-
zer, mit Anschlüssen für die Trinkwas-
sererwärmung und 4 Heizkreise mit oder
ohne Mischer in Verbindung mit Modulen
MM50 oder MM100.
Mit den Funktionen Schornsteinfeger- und
Notbetrieb, Anzeige von Betriebs- und
Diagnosemeldungen im Display des RC310
bzw. BC30E.
----------------------------------------
System-Bedieneinheit RC310 mit Außenfüh-
ler für das Regelsystem Logamatic EMS
plus. Einfache Bedienung und Inbetrieb-
nahme. Großes, grafikfähiges und hinter-
leuchtetes Display, Betrieb als Regler
für raum- oder witterungsgeführten Be-
trieb, Regelung für Wärmeerzeuger, Warm-
wasserbereitung, Heizkreis(e), Solaran-
lage. Umfangreiche Inbetriebnahme- und
Service-Funktionen: Konfigurationsassis-
tent, Diagnosefunktionen, Wartungsanzei-
ge.
Optionales Zubehör:
- Fernbedienung RC200 / RC100
- Mischermodul MM100
- Solarmodule SM100 / SM200
Weiteres Zubehör siehe aktueller Katalog
----------------------------------------
Mit serienmäßiger IP-Schnittstelle über
das Funkmodul MX300 mit Wandhalter/Ma-
gnetbefestigung.
- WLAN Verbindung zur Kommunikation mit
der App MyBuderus
- WLAN Verbindung zur Kommunikation mit
d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus
System mit Ihrem Smartphone (Android,
iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwas-
ser und Einstellung von Zeitprogram-
men
- Anzeige von Energieverbräuchen und de-
ren Historie
Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche
Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkompo-
nenten
- Notizfunktion und anlagenspezifische
Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller rele-
vanten Betriebszustände und Monitoring
zur professionellen Analyse
- Parameter-Konfiguration verändern und
optimieren aller relevanten Anlagenpa-
rameter
----------------------------------------
- Heizkreis-Schnellmontage-Set HS25
- Heizkreisrohrgruppe KAS1
- Gas-Durchgangshahn GA-BS, R 1/2
- BSS, Heizkesselsicherheits-Set
- Kessel-Speicher-Verbindungsleitung mit
Speicherladepumpe Rohrgruppe BCC9-HE
- Membran-Ausdehnungsgefäß 35 Liter /
1,5 bar
- Ausdehnungsgefäß-Anschluss-Set AAS
- Speicheranschluss-Set AS 1.6 und ASU
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 97 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) -
-
Gasart: Erdgas E
Kesselgröße: 22 kW
Modulationsbereich: 20-100 %
Normnutzungsgrad (Hs): bis 98,4 %
Gewicht: 65 kg
Abgasanschluss: DN 125/80 Innen
Wärmeleistung
bei 50/30 C: 22,37 kW
bei 80/60 C: 20,37 kW
Abgastemperatur (Volllast)
bei 50/30 C: 39 C
bei 80/60 C: 63 C
Verfügbarer Förderdruck: 80 Pa
Max. Vorlauftemperatur: 85 C
Abmessungen
Tiefe mit Designblende: 625 mm
Breite: 600 mm
Höhe mit Regelgerät: 965 mm
CE-Kennzeichen: CE-0085CM224
Zuläss. Betriebsüberdruck: 3 bar
Buderus-Artikel-Nr.: 7739610456
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
