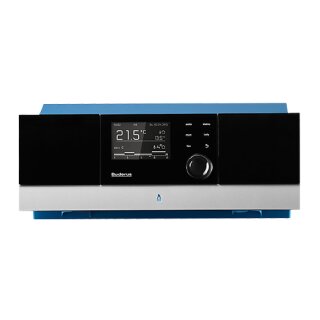

Der Mastercontroller Logamatic MC110 ist
das Basis-Regelgerät für bodenstehende
Kessel im Regelsystem Logamatic EMS. Das
digitale Regelgerät z. Kesselmontage ist
modular erweiterbar mit Komponenten des
Regelsystems Logamatic EMS plus sowie
Konnektivität.
Das Regelgerät besteht aus:
- Logamatic MC110, Gehäusefarbe blau
- Frontblende BC110 schwarz mit Steckplatz für System-Bedieneinheit
Weitere Eigenschaften:
- Bedienung der Gesamtanlage über System-Bedieneinheit RC310 (optional)
oder
- Bei Installation des RC310 im Wohnraum, Kombination mit Kaskadenmodul
MC400 oder Betrieb ohne RC310: Bedienung der Grundeinstellungen des Wärmeerzeugers über Basiscontroller BC30 E
(Zubehör)
- Für Betrieb und Service des Wärmeerzeugers ist eine Bedieneinheit RC310
oder BC30 E erforderlich (nicht im
Lieferumfang MC110)
- Kommunikationsschnittstelle zum Feuerungsautomaten SAFe / BRM10
- Ansteuerung der Heizungspumpe im Heizkreis 1
- Regelung der Warmwasserbereitung sowie
Ansteuerung der Speicherladepumpe und
einer Zirkulationspumpe
- Anschlussmöglichkeit für externe Wärmeanforderung über Kontakt oder 0-10 V
(temperatur- oder leistungsgeführt)
- 2 Steckplätze für die Funktionsmodule
xm50/xM100
- Ansteuerung Antiheberventil
- Ausgang Sammelstörmeldung
- Eingang Externe Verriegelung Brenner
- BUS-Schnittstelle EMS plus
- Service-Schnittstelle für direkten Zugriff über Logamatic Service Key oder
Smart Service Key
- Konnektivität: Gateway Logamatic web
KM200, KM300 für verschiedene Konnektivitätsanwendungen optional
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
