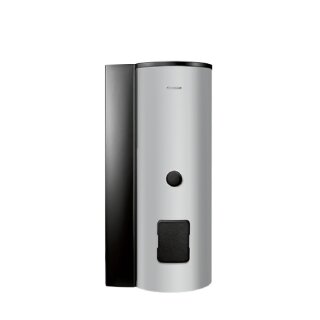

Warmwasserspeicher Logalux SMS400.5 ES
SM100 in stehender, zylindrischer Stahl-
blechausführung. Mit 2 eingeschweißten
Heizschlangen und 1 1/2" Muffe zum Ein-
bau eines Elektro-Heizeinsatzes. 2 Füh-
lertauchhülsen, groß dimensionierte Rei-
nigungsöffnung vorne und höhenverstell-
bare Aufstellfüße. Alle warmwasserbe-
rührten Speicherinnenflächen mit Bude-
rus-Thermoglasur DUOCLEAN plus korro-
sionsbeständig nach DIN 4753-3 und zur
Vervollständigung der kathodischen Kor-
rosionsschutzes mit Magnesiumanode aus-
gestattet. Wärmeschutz aus 50 mm Poly-
urethan-/EPS-Hartschaum, werkseitig ge-
schäumt, mit abnehmbarem PS-Mantel
(silber).
-
Inklusive wärmegedämmte Solarstation für
eine Solaranlage mit max. 5 Kollektoren,
bestehend aus Hocheffizienz-Umwälzpumpe,
vormontierte Regelung Solarmodul SM100
für die Kombination mit dem Regelsystem
EMS plus, integriertem Luftabscheider,
Durchflussmengenmesser, Absperrung im
Rücklauf u. Schwerkraftbremse, Anschlüs-
se für Befüllstation. Sicherheitsgruppe,
bestehend aus Sicherheitsventil 6 bar
mit Manometer und Anschluss für Ausdeh-
nungsgefäß.
Solarstation für Montage links am Spei-
cher vorbereitet (Montage rechts mög-
lich). Mit wärmegedämmten Verbindungs-
leitungen zum Anschluss an die Solar-
Heizschlange und schwarzer Verkleidung
(Stahlblech).
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse
Solarspeicher: -
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil M: -
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil L: -
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XL: -
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XXL: -
Leistungsaufnahme der Solar-
pumpe: -
Leistungsaufnahme im
Bereitschaftszustand: -
Jährlicher Hilfsstromverbrauch: -
Kollektor-Aperturfläche: -
Kollektorwirkungsgrad: -
Linearer Wärmedurchgangs-
koeffizient: -
Quadratischer Wärmedurchgangs-
koeffizient: -
Einfallswinkel-Korrekturfaktor: -
Warmhalteverlust Speicher: -
Speichervolumen: 367,0 l
-
Speicherinhalt: 367 l
Abmessungen
Breite: 900 mm
Tiefe: 670 mm
Höhe: 1835 mm
Leist.-Kennzahl bei 60 C: 2,8
Dauerleistung: 27 kW
bei Vorlauftemperatur: 80 C
bei Speichertemperatur: 45 C
Heizwasserbedarf: 3,5 m3/h
Druckverlust: 132 mbar
Gewicht: 170 kg
Wärmetauscherfläche
oben/unten: 1,0/1,8 m2
Wärmetauscherinhalt
oben/unten: 6,5/11,0 l
Max. Betriebstemperatur
warmwasserseitig: 95 C
heizwasserseitig: 160 C
Max. Betriebsüberdruck
warmwasserseitig: 10 bar
heizwasserseitig: 16 bar
Bereitschaftswärmeaufwand
nach EN 12897: 1,77 kWh/24h
Fabrikat: Buderus
Buderus-Artikel-Nr.: 7735502301
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
