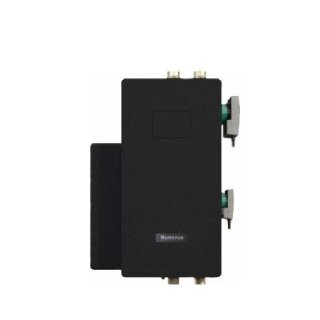

Wärmetauscher-Set Logalux SLP5/3 E für
Speicherladesystem, bestehend aus:
trinkwasserseitig universell einsetzba-
rer, edelstahlgelöteter Plattenwärmetau-
scher aus Edelstahl mit spezieller Ober-
flächenstruktur für eine effiziente Wär-
meübertragung und geringeren Druckver-
lust, Primär- und Sekundärpumpe (beide
in Hocheffizienzausführung mit Drehzahl-
regelung über PWM-Signal), Durchflussbe-
grenzer (sekundärseitig), 2 Schwerkraft-
bremsen, Wärmetauscherfühler (NTC 10K),
3 KFE-Hähne zur Entleerung und Reinigung
sowie 4 Kugelhähne als Absperrung. Wär-
meschutz aus EPP.
Zur Wandmontage inkl. Wandhalter. Für
freistehende Montage ist ein Montage-
ständer als Zubehör erhältlich.
Weiteres Zubehör: Speicheranschluss-
Sets und Verbindungsleitungen.
-
Hinweis:
Bei Regelung über Funktionsmodul FM445
ist zur Ansteuerung der beiden Hocheffi-
zienzpumpen je ein Pumpensignalwandler
notwendig.
----------------------------------------
Anschlüsse: primär DN 40 (Rp 1 1/2)
sekundär: DN 32 (Rp 1 1/4)
Abmessungen
Höhe: 895 mm
Höhe mit Anschlüssen: 1022 mm
Breite: 705 mm
Tiefe: 285 mm
Betriebsverhältnisse:
- Heizwasser
Max. Betriebstemperatur: 95 C
Max. Betriebsüberdruck: 10 bar
- Warmwasser
Max. Betriebstemperatur: 70 C
Max. Betriebsüberdruck: 10 bar
-
Dauerleistung: 310 kW
bei primärseitig: 70/30 C
bei sekundärseitig: 10/60 C
-
Gewicht: 46 kg
-
Buderus-Artikel-Nr.: 7735600429
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
