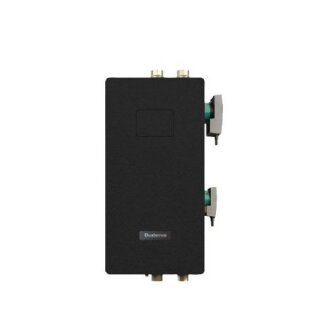

Wärmetauscher-Set Logalux SLP3/3 E für
Speicherladesystem und Pufferumladung,
bestehend aus:
trinkwasserseitig universell einsetzba-
rer, edelstahlgelöteter Plattenwärmetau-
scher aus Edelstahl mit spezieller Ober-
flächenstruktur für eine effiziente Wär-
meübertragung und geringeren Druckver-
lust, Primär- und Sekundärpumpe (beide
in Hocheffizienzausführung mit Drehzahl-
regelung über PWM-Signal), Durchflussbe-
grenzer (sekundärseitig), 2 Schwerkraft-
bremsen, Wärmetauscherfühler (NTC 10K),
3 KFE-Hähne zur Entleerung und Reinigung
sowie 4 Kugelhähne als Absperrung. Wär-
meschutz aus EPP.
Zur Wandmontage inkl. Wandhalter. Für
freistehende Montage ist ein Montage-
ständer als Zubehör erhältlich.
Weiteres Zubehör: Speicheranschluss-
Sets, Verbindungsleitungen und Durch-
flussbegrenzer (primärseitig).
-
Hinweis:
Bei Regelung über Funktionsmodul FM445
ist zur Ansteuerung der beiden Hocheffi-
zienzpumpen je ein Pumpensignalwandler
notwendig.
----------------------------------------
Anschlüsse: DN 32 (Rp 1 1/4)
Abmessungen
Höhe: 895 mm
Höhe mit Anschlüssen: 1010 mm
Breite: 533 mm
Tiefe: 285 mm
Betriebsverhältnisse:
- Heizwasser
Max. Betriebstemperatur: 95 C
Max. Betriebsüberdruck: 10 bar
- Warmwasser
Max. Betriebstemperatur: 70 C
Max. Betriebsüberdruck: 10 bar
-
Anwendung Speicherladesystem
Dauerleistung: 160 kW
bei primärseitig: 70/30 C
bei sekundärseitig: 10/60 C
-
Anwendung Pufferumladung
Dauerleistung: 100 kW
bei primärseitig: 65/26 C
bei sekundärseitig: 10/60 C
-
Gewicht: 37 kg
-
Buderus-Artikel-Nr.: 7735600427
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
