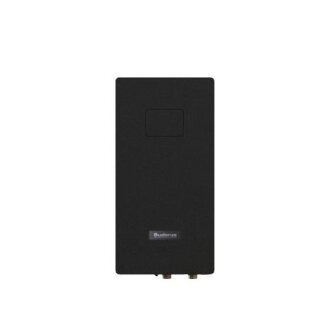

Wärmetauscher-Set Logalux SLP2/3 E für
Speicherladesystem und Pufferumladung,
bestehend aus:
trinkwasserseitig universell einsetzba-
rer, edelstahlgelöteter Plattenwärmetau-
scher aus Edelstahl mit spezieller Ober-
flächenstruktur für eine effiziente Wär-
meübertragung und geringeren Druckver-
lust, Primär- und Sekundärpumpe (beide
in Hocheffizienzausführung mit Drehzahl-
regelung über PWM-Signal), Durchflussbe-
grenzer (sekundärseitig), 2 Schwerkraft-
bremsen, Wärmetauscherfühler (NTC 10K),
3 KFE-Hähne zur Entleerung und Reinigung
sowie 4 Kugelhähne als Absperrung. Wär-
meschutz aus EPP.
Zur Wandmontage inkl. Wandhalter. Für
freistehende Montage ist ein Montage-
ständer als Zubehör erhältlich.
Weiteres Zubehör: Speicheranschluss-
Sets, Verbindungsleitungen und Durch-
flussbegrenzer (primärseitig).
-
Hinweis:
Bei Regelung über Funktionsmodul FM445
ist zur Ansteuerung der beiden Hocheffi-
zienzpumpen je ein Pumpensignalwandler
notwendig.
----------------------------------------
Anschlüsse: DN 25 (Rp 1)
Abmessungen
Höhe: 895 mm
Höhe mit Anschlüssen: 952 mm
Breite: 450 mm
Tiefe: 285 mm
Betriebsverhältnisse:
- Heizwasser
Max. Betriebstemperatur: 95 C
Max. Betriebsüberdruck: 10 bar
- Warmwasser
Max. Betriebstemperatur: 70 C
Max. Betriebsüberdruck: 10 bar
-
Anwendung Speicherladesystem
Dauerleistung: 120 kW
bei primärseitig: 70/30 C
bei sekundärseitig: 10/60 C
-
Anwendung Pufferumladung
Dauerleistung: 65 kW
bei primärseitig: 65/26 C
bei sekundärseitig: 10/60 C
-
Gewicht: 34 kg
-
Buderus-Artikel-Nr.: 7735600426
