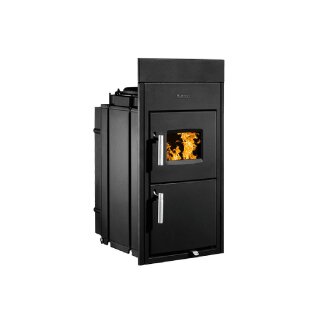

Buderus Festbrennstoff-Heizeinsatz
HLG317, 12 kW, mit Frontplatte und ohne
Kuppel.
Festbrennstoff-Heizeinsatz nach DIN EN
13229 für den Einbau in Warmluftöfen mit
Rostfeuerung. Für 33 cm Scheitholz und
Braunkohlebriketts geeignet. Der Einbau
erfolgt immer in Verbindung mit einer
Nachheizfläche. Der Heizeinsatz ist besonders geeignet für den Anschluss an
keramische Züge. Brennraumauskleidung
aus Feuerbeton und Vermiculite sind lose
passgenau gesteckt im Feuerraum. Kein
Ausmörteln erforderlich.
Der Heizeinsatz wird mit einer vormontierten Frontplatte 790 x 420 mm ausgeliefert. Weitere Frontplatten-Abmessungen können über Anbauleisten realisiert
werdenach Der Kuppelabgang kann wahlweise
waagerecht bzw. senkrecht erfolgenach Der
Kuppelabgang-Durchmesser beträgt 145 mm
für die waagerechte und senkrechte Kuppel. Zusätzlich steht eine senkrechte
Kuppel mit Abgang 180 mm zur Verfügung.
Die 2.Stufe der 1.BImSchV wird erfüllt.
Nennwärmeleistung Gesamt: 12 kW
Gewicht: 135 kg
Abgasstutzen: 145/180 mm
Abgastemperatur Holz: 210 C
Abgastemperatur BB: 220 C
Abgasmassenstrom Holz: 18,5 g/s
Abgasmassenstrom BB: 12 g/s
Notwendiger Förderdruck: 12 Pa
Wirkungsgrad: 81 %
Abmessungen:
Höhe, Stutzen senkrecht: 836 mm
Breite: 387 mm
Tiefe: 477 mm
Landesbauverordnung: CE
Fabrikat: Buderus
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
