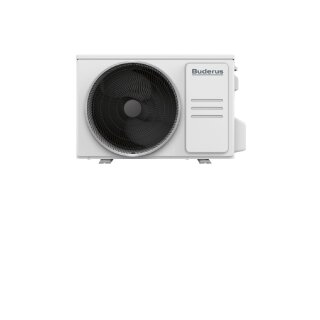

Gerätebeschreibung:
- Multisplit-Klimagerät zum Kühlen, Hei-
zen und Entfeuchten
- 2 bis max. 5 Inneneinheiten untersch.
Typs Logacool Wand-, Kanalgerät und 4-
Wege Deckenkasette unterschiedl. Leis-
tung kombinierbar
- Außeneinheit vorbefüllt mit umwelt-
freundlichem Kältemittel R32
- Energiesparfunktion ECO Mode zur Redu-
zierung des Stromverbrauchs
- Gear-Funktion mit den Leistungsopti-
onen 50 %, 75 % und 100 %
- Auto-Modus zum auto. Wechsel zwischen
Heiz- und Kühlbetrieb
----------------------------------------
Technische Daten
-
Kühlleistung: 12,3 kW
Kühlleistung (min.): 3,17 kW
Kühlleistung (max.): 12,85 kW
Elektrische Leistungsaufnahmen
im Kühlbetrieb: 4,6 kW
Heizleistung: 12,3 kW
Heizleistung (min.): 3,52 kW
Heizleistung (max.): 12,85 kW
Elektrische Leistungsaufnahmen
im Heizbetrieb: 4,3 kW
Höhe: 810 mm
Breite: 946 mm
Tiefe: 410 mm
Nettogewicht: 74,1 kg
-
Betriebstemperatur
Kühlen (min.): -15 C
Kühlen (max.): 50 C
Heizen (min.): -15 C
Heizen (max.): 24 C
Schalldruckniveau
Außengerät Kühlen: 61 dB(A)
Schallleistungsniveau
Außengerät Kühlen (max): 71 dB(A)
Schallleistungsniveau
Außengerät Heizen (max): 71 dB(A)
Rohraußendurchmesser
Flüssigkeitsleitung: 1/4 Zoll
Nachfüllmenge Kältemittel
(Flüssigkeitsseite): 12 g/m
Rohraußendurchmesser
Saugleitung: 1/2 Zoll
Nachfüllmenge Kältemittel
(Flüssigkeitsseite): 24 g/m
Kältemittelvorfüllung (Außeneinheit)
für 7,5 m x 5 Inneneinheiten
Maximale Leitungslänge
Außen-Inneneinheiten gesamt: 80 m
Außen- pro Inneneinheit: 35 m
Maximale Höhendifferenz
Außen- zur Inneneinheit: 15 m
Inneneinheit-Inneneinheit: 10 m
-
Anschlussspannung (System): 220 V
Stromanschluss PH: 1 Phase
Stromanschluss: 50 Hz
Betriebsstrom
Kühlen (max.): 20 A
Heizen (max.): 18,7 A
----------------------------------------
UMWELTTECHNISCHER HINWEIS:
Enthält fluorierte Treibhausgase
Kältemitteltyp: R32
Treibhauspotential - GWP: 675 kgCO2-eq
Füllmenge Kältemittel: 2,9 kg
Füllmenge Kältemittel: 1,96 toCO2-eq
Bauart des Kältekreises:
Nicht hermetisch geschlossen
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Auslegungslast im Kühlbetrieb: 12,8 kW
Auslegungslast im Heizbetrieb
bei mittlerem Klima: 10,4 kW
Arbeitszahl im Kühlbetrieb SEER: 7,0
Jahreszeitbedingte Leistungszahl
im Heizbetrieb bei mittlerem
Klima SCOP/A: 3,9
Schallleistungspegel Innen
im Kühlbetrieb: 56,0 db(A)
Schallleistungspegel Außen
im Kühlbetrieb: 70,0 db(A)
-
Das Produkt enthält fluorierte Treib-
hausgase nach Artikel 2(1) der Verord-
nung (EU) 517/2014. Bitte beachten Sie,
dass die Installation, Wartung, Instand-
haltung, Reparatur oder Stilllegung nur
durch ein zertifiziertes Unternehmen
nach Paragr. 6 ChemKlimaschutzV (Artikel
10 der Verordnung (EU) 517/2014) sowie
durch Personal, welches im Besitz der
notwendigen Sachkundenachweise nach Pa-
ragr. 5 ChemKlimaschutzV (Artikel 10 der
Verordnung (EU) 517/2014) ist, erfolgen
darf.
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
Achtung - Wichtige Informationen vor dem Einbau einer neuen Heizung:
Vor Einbau und Aufstellung einer Heizungsanlage, die mit einem festen, flüssigen oder gasförmigen Brennstoff betrieben wird, hat eine Beratung zu erfolgen, die auf mögliche Auswirkungen der Wärmeplanung und eine mögliche Unwirtschaftlichkeit, insbesondere aufgrund ansteigender Kohlenstoffdioxid-Bepreisung, hinweist.
Die Beratung ist von einer fachkundigen Person nach § 60b Absatz 3 Satz 2 oder § 88 Absatz 1 durchzuführen. Das Bundesministerium für Wirtschaft und Klimaschutz und das Bundesministerium für Wohnen, Stadtentwicklung und Bauwesen stellen bis zum 1. Januar 2024 Informationen zur Verfügung, die als Grundlage für die Beratung zu verwenden sind.
Siehe unten anhängende PDF (Pflichtinformation) zum Download
