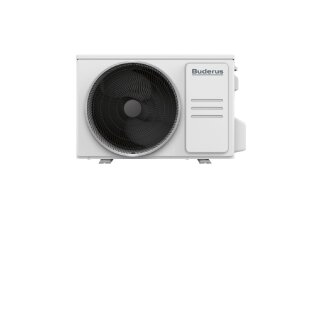

Gerätebeschreibung:
- Multisplit-Klimagerät zum Kühlen, Hei-
zen und Entfeuchten
- 2 bis max. 4 Inneneinheiten untersch.
Typs Logacool Wand-, Kanalgerät und 4-
Wege Deckenkasette unterschiedl. Leis-
tung kombinierbar
- Außeneinheit vorbefüllt mit umwelt-
freundlichem Kältemittel R32
- Energiesparfunktion ECO Mode zur Redu-
zierung des Stromverbrauchs
- Gear-Funktion mit den Leistungsopti-
onen 50 %, 75 % und 100 %
- Auto-Modus zum auto. Wechsel zwischen
Heiz- und Kühlbetrieb
----------------------------------------
Technische Daten
-
Kühlleistung: 10,55 kW
Kühlleistung (min.): 3,08 kW
Kühlleistung (max.): 11,29 kW
Elektrische Leistungsaufnahmen
im Kühlbetrieb: 4,13 kW
Heizleistung: 10,55 kW
Heizleistung (min.): 3,28 kW
Heizleistung (max.): 11,96 kW
Elektrische Leistungsaufnahmen
im Heizbetrieb: 3,68 kW
Höhe: 810 mm
Breite: 946 mm
Tiefe: 410 mm
Nettogewicht: 68,8 kg
-
Betriebstemperatur
Kühlen (min.): -15 C
Kühlen (max.): 50 C
Heizen (min.): -15 C
Heizen (max.): 24 C
Schalldruckniveau
Außengerät Kühlen: 62 dB(A)
Schallleistungsniveau
Außengerät Kühlen (max): 70 dB(A)
Schallleistungsniveau
Außengerät Heizen (max): 70 dB(A)
Rohraußendurchmesser
Flüssigkeitsleitung: 1/4 Zoll
Nachfüllmenge Kältemittel
(Flüssigkeitsseite): 12 g/m
Rohraußendurchmesser
Saugleitung: 3/8 Zoll
Nachfüllmenge Kältemittel
(Flüssigkeitsseite): 24 g/m
Kältemittelvorfüllung (Außeneinheit)
für 7,5 m x 4 Inneneinheiten
Maximale Leitungslänge
Außen-Inneneinheiten gesamt: 80 m
Außen- pro Inneneinheit: 35 m
Maximale Höhendifferenz
Außen- zur Inneneinheit: 15 m
Inneneinheit-Inneneinheit: 10 m
-
Anschlussspannung (System): 220 V
Stromanschluss PH: 1 Phase
Stromanschluss: 50 Hz
Betriebsstrom
Kühlen (max.): 18 A
Heizen (max.): 16,1 A
----------------------------------------
UMWELTTECHNISCHER HINWEIS:
Enthält fluorierte Treibhausgase
Kältemitteltyp: R32
Treibhauspotential - GWP: 675 kgCO2-eq
Füllmenge Kältemittel: 2,1 kg
Füllmenge Kältemittel: 1,42 toCO2-eq
Bauart des Kältekreises:
Nicht hermetisch geschlossen
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse
im Kühlbetrieb: A++
Energieeffizienzklasse
im Heizbetrieb bei mittlerem Klima: A+
Energieeffizienzklassen-
Spektrum: A+++ -> D
Auslegungslast im Kühlbetrieb: 10,5 kW
Auslegungslast im Heizbetrieb
bei mittlerem Klima: 9,2 kW
Arbeitszahl im Kühlbetrieb SEER: 6,5
Jahreszeitbedingte Leistungszahl
im Heizbetrieb bei mittlerem
Klima SCOP/A: 4,0
Schallleistungspegel Innen
im Kühlbetrieb: 55 dB
Schallleistungspegel Außen
im Kühlbetrieb: 70 dB
-
Das Produkt enthält fluorierte Treib-
hausgase nach Artikel 2(1) der Verord-
nung (EU) 517/2014. Bitte beachten Sie,
dass die Installation, Wartung, Instand-
haltung, Reparatur oder Stilllegung nur
durch ein zertifiziertes Unternehmen
nach Paragr. 6 ChemKlimaschutzV (Artikel
10 der Verordnung (EU) 517/2014) sowie
durch Personal, welches im Besitz der
notwendigen Sachkundenachweise nach Pa-
ragr. 5 ChemKlimaschutzV (Artikel 10 der
Verordnung (EU) 517/2014) ist, erfolgen
darf.
