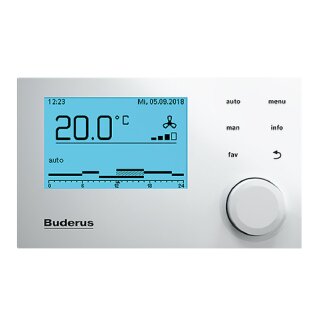

Komfort-Bedieneinheit für das Kompakt-
lüftungsgerät Logavent HRV156 K (BS)
----------------------------------------
Einfache Bedienung und Inbetriebnahme
durch großes, grafikfähiges und hinter-
leuchtetes Display. Touchsensitive Tas-
ten.
-
Die Bedieneinheit beinhaltet folgende
Funktionen und Merkmale:
- Manueller oder Automatikbetrieb
- Bedarfsgeführter Betrieb über Sensoren
- Sonderprogramme wie Einschlaffunktion,
Party / Intensivlüftung, Kaminfunktion
- Anzeige zum Filterwechsel inkl. Reset
- Parametriermöglichkeit der Standard-
werte
- Graphische Anzeige Lüfterstufe und
Zeitprogramm
- Anzeige und Einstellmöglichkeit für
alle Werte und Funktionen (Temperatu-
ren, Luftqualität, Filter, Zubehör)
- Programmierbare Digitalschaltuhr für
Tages- und Wochenprogramm
- Urlaubsperioden vorprogrammierbar
-
Weitere Funktionen und Merkmale:
- Beleuchtetes, graphikfähiges, inverses
LCD-Display
- Anzeige von Raumtemperatur, Uhrzeit,
Wochentag sowie allen relevanten Be-
triebsdaten
- Klartextmenü
- Tastensperre / Kindersicherung
- Info-Taste für Klartextanzeige aktuel-
ler Soll- und Istwerte sowie Direkt-
hilfe bei Menünavigation und Parame-
trierung
- Favoritentaste für direkten Zugang zu
5 Favoriten
-
Montage:
- Wandmontage im Wohnraum
-
Optionales Zubehör:
- Bedieneinheit RC100H als separate
Fernbedienung (bis zu 4 Stk.)
- Internet-Schnittstelle web KM100 für
Smartphone-Bedienung auch von unter-
wegs
-
Verwendung:
Für Kompaktlüftungsgerät mit EMS plus
Logavent HRV156 K (BS)
-
Lieferumfang:
- Bedieneinheit Logamatic VC310
- Wandhalter
- Montagematerial
- Technische Unterlagen
-
Technische Daten:
- Abmessungen: B/H/T 150/90/32 mm
- Nennspannung: 8 ... 24 V DC
- Nennstrom (ohne Beleuchtung): 9 mA
- BUS-Schnittstelle: EMS plus (EMS)
- Zuläss. Umgebungstemperatur: 0-60 C
- Schutzklasse III
- Schutzart IP20
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse des Temperaturreglers: -
Beitrag des Temperaturreglers
zur jahreszeitbedingten Raum-
heizungsenergieeffizienz: -
-
Buderus-Artikel-Nr.: 7738112301
