| Heizungstabelle |
| Was für eine Heizleistung benötigen überschlägig bei 75/65/20 °C (Norm) meine neuen Heizkörper ? |
| Diese Tabelle zeigt ca. die Heizleistung überschlägig in Watt pro Quadratmeter Wohnfläche |
| Baujahr / Rauntemperatur |
18°C |
20°C |
24°C |
| vor 1982 |
ca. 112 W/m² |
ca. 122 W/m² |
ca. 142 W/m² |
| zwischen 1983 und 1994 |
ca. 91 W/m² |
ca. 99 W/m² |
ca. 116 W/m |
| nach 1994 |
ca. 74 W/m² |
ca. 81 W/m² |
ca. 95 W/m² |
| Es handelt es sich hierbei um überschlägige Richtwerte. Es kann keine Garantie für die Richtigkeit der Daten übernommen werden. Sprechen Sie mit ihrem Heizungs-Fachmann |
Flachheizkörper mit profilierter Vorderfront
Die Flachheizkörper Logatrend Profil bieten mit ihrer horizontalen Bauform eine hohe Wärmeleistung. Sie eignen sich mit ihrem zeitlosen Aussehen gleichermassen für Wohnräume und Büros. Im Hinblick auf die günstigen Investitionskosten sind sie eine interessante Alternative zu Flachheizkörpern mit planer Oberfläche.
Die mehrlagigen profilierten Logatrend Flachheizkörper können mit weiteren modernen Wärmeerzeugern zu einen System kombiniert werden, um die Energieeffizienz zu steigern und somit laufende Energiekosten zu senken. Zudem bieten sie gegenüber älteren Modellen mehr Wärmeleistung und mit modernen Thermostatventilen mehr Energieeinsparungen.
Schöner wärmen – mit energiesparenden Heizkörpern.
Moderne Heizkörper sehen nicht nur gut aus, sondern senken dank effizienzsteigernder Technik auch Ihre Heizkosten. Mit ihrem dezenten Design und der Vielfalt an Größen passen sich Buderus Logatrend Heizkörper für Wohnräume und Bad jeder Architektur und jedem Einrichtungsstil an. Noch attraktiver macht das ausgezeichnete Preis-Leistungs-Verhältnis. Perfekt aufeinander abgestimmte und effizient geregelte Heizsysteme versorgen Sie mit einem umfassenden Wohlfühlklima. Das ist der Buderus Systemgedanke.
Hochwertige Technik und höchste Effizienz.
Logatrend Flachheizkörper gibt es im klassischen Querformat und Hochformat in zahlreichen Größen und Baureihen mit verschiedenen Bauhöhen. Alle Flachheizkörper sind wahlweise mit Seiten- oder Mittenanschluss sowie in profilierter oder planer Ausführung erhältlich.
Geprüft und zertifiziert.
Die Standardlackierung in Verkehrsweiß entspricht dem Gütezeichen RAL 9016. Das RAL-Gütezeichen steht für eine gleichbleibend hohe Material- und Fertigungsqualität, die kataphoretische Beschichtung sorgt für dauerhaften Korrosionsschutz und bewahrt Schönheit und Funktion. Die Einhaltung überwachen unabhängige Prüfinstitute. Alle Heizkörper werden einer Dichtheits- und Qualitätsendprüfung unterzogen. Buderus ist selbstverständlich nach DIN ISO 9001 zertifiziert. Diese Zertifizierung umfasst den kompletten Produktionsprozess von der Entwicklung über die Fertigung und die Logistik bis zum Vertrieb und garantiert Ihnen jederzeit einwandfrei hohe Qualität.
Produktvorteile Typ C - Profil
- Flachheizkörper mit profilierter Vorderfront
- Schnelle und einfache Montage
- Einfache Reinigung ermöglicht hohe Hygiene
- Mehrlagige Heizkörper drehbar
- Hygieneausführung (Typen 10/20/30) für sensible Bereich wie Krankenhäuser geeignet
- Lieferung inklusive Blind- und Entlüftungsstopfen
- Lieferung inklusive Befestigungssystem
Produktvorteile: Typ VC - VCM - Profil
- Schnelle und einfache Montage Optisch sehr ansprechend durch unauffällige Rohrführung und nahezu unsichtbare Befestigung
- Sehr gutes Regelverhalten mit bis zu 5 % Energieeinsparung nach DIN 4701-10 gegenüber konventionellen Einbauventilen
- Einbauventil serienmässig voreingestellt für bis zu 6 % Energieeinsparung durch hydraulischen Abgleich
- Eingedichteter Blind- und Entlüftungsstopfen
- Lieferung inklusive Wandbefestigungssystem BMSplus
Variantenübersicht- Bauhöhen und Baulängen in mm:
5 Bauhöhen 300, 400, 500, 600, 900
12 Baulängen 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000
Artikelbeschreibung
Profilierter Flachheizkörper aus kaltgewalztem Stahlblech nach EN 442 in Ventilkompaktausführung mit Mittenanschluss.
Stabile, vertikale Profilierung mit Sickenteilung von 33 1/3 mm. Integrierte,
links angeordnete Ventilgarnitur für
Zweirohrbetrieb sowie Einbauventil,
Blind- und Entlüftungsstopfen werkseitig
eingebaut. Einrohrbetrieb in Verbindung
mit einer Einrohr-Bypass-Armatur. Rohrleitungsanschluss über 2 untere, mittige
G 3/4-Außengewinde nach DIN V 3838 für
einheitliche Anschlussposition.
Hochwertige, umweltfreundliche Lackierung gemäß DIN 55900. Erhöhter Korrosionsschutz durch standardmäßige Lackierung in 3 Fertigungsphasen: Entfettung
sowie Phosphatierung, kataphoretische
Tauchgrundierung und anschliessende Einbrenn-Pulverlackierung mit hoher Kratzund Schlagfestigkeit in RAL 9016 verkehrsweiß. Im Heizbetrieb emissionsfrei.
Heizkörper in Schrumpffolie mit Kunststoff-Kantenschutzecken sowie Kartonage
als Transport- und Montageschutz verpackt. Vorbereitet für Buderus-MontageSystem BMSplus.
Heizkörper entspricht den Anforderungen
der Arbeitssicherheit gemäß den Richtlinien der GUV. Garantierter Qualitätsstandard mit Registrierung nach RAL-Gütezeichen RAL-RG 618. Wärmeleistung DIN
EN 442 geprüft (Prüfstellennr. 1695) mit
permanenter Fertigungsüberwachung nach
EN-ISO 9001.
Je nach spezifischer Wärmeleistung ist
hinsichtlich der Regelcharakteristik eines von 2 optimierten Einbauventilen
werkseitig (mit Kunststoff-Schutzkappe)
eingebaut. Der kv-Wert ist werkseitig
voreingestellt und auf die spezifische
Wärmeleistung abgestimmt. Die Voraussetzungen zur Förderfähigkeit bezüglich
des hydraulischen Abgleichs sind somit
erfüllt. Es ergibt sich eine optimierte
hydraulische und regelungstechnische Situationach Einfache, schnelle Montage eines Fühlerelements (Thermostatkopf) mittels Klemmanschluss. In Kombination mit
einem Gasfühlerelement ergibt sich über
den gesamten kv-Wert-Bereich (N-Ventil
bis zu 0,71 / U-Ventil bis zu 0,43) eine
Auslegungs-Proportional-Abweichung < 1K,
was zur Energieeinsparung beiträgt. Gegenüber konventionellen Einbauventilen
führt dies zu einem besseren Regelverhalten und bis zu 5 % Energieeinsparung
nach DIN V 4701-10.
Flachheizkörper ohne Konvektionsbleche,
Seitenteile und Abdeckgitter. Besonders
einfach zu reinigender Heizkörper für
den Einsatz in hygienisch sensiblen Bereichenach Einfache Reinigung und Desinfektion von unabhängigen Instituten geprüft und bestätigt.

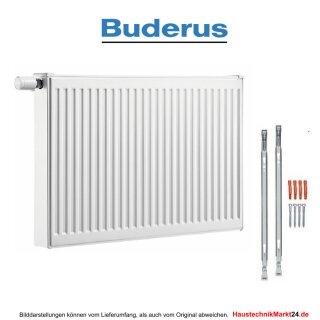

Inklusive Buderus-Montagesystem-Set FMS
(Schnellkonsolen, Schrauben, Dübel) zur
Wandmontage, welches die Anforderungsklassen 1 und 2 gemäß der VDI-Richtlinie
6036 erfüllt.
Typ: Typ 30
Betriebsdruck max: 10 bar
bei 75/65/20 C (Norm): 2557 W
bei 70/55/20 C: 2065 W
bei 70/55/24 C: 1811 W
bei 55/45/20 C: 1315 W
bei 55/45/24 C: 1087 W
Bauhöhe: 600 mm
Bautiefe: 157 mm
Baulänge: 1800 mm
| Bauhöhe: |
600mm |
| Baulänge/-breite: |
1800mm |
| Bautiefe: |
157mm |
| Typ: |
Typ 30 |
