| Heizungstabelle |
| Was für eine Heizleistung benötigen überschlägig bei 75/65/20 °C (Norm) meine neuen Heizkörper ? |
| Diese Tabelle zeigt ca. die Heizleistung überschlägig in Watt pro Quadratmeter Wohnfläche |
| Baujahr / Rauntemperatur |
18°C |
20°C |
24°C |
| vor 1982 |
ca. 112 W/m² |
ca. 122 W/m² |
ca. 142 W/m² |
| zwischen 1983 und 1994 |
ca. 91 W/m² |
ca. 99 W/m² |
ca. 116 W/m |
| nach 1994 |
ca. 74 W/m² |
ca. 81 W/m² |
ca. 95 W/m² |
| Es handelt es sich hierbei um überschlägige Richtwerte. Es kann keine Garantie für die Richtigkeit der Daten übernommen werden. Sprechen Sie mit ihrem Heizungs-Fachmann |
Heizkörper mit planer Vorderfront
Mit ihrer formschönen, eleganten Verkleidung im abgerundeten Stil passen sich die Heizkörper jeder Raumarchitektur perfekt an. Die Flachheizkörper Logatrend Plan bieten mit ihrer horizontalen Bauform eine hohe Wärmeleistung und eignen sich mit ihrem zeitlosen Aussehen gleichermaßen für Wohnräume und Büros..
Die Logatrend Flachheizkörper können mit weiteren modernen Wärmeerzeugern zu einen System kombiniert werden, um die Energieeffizienz zu steigern und somit laufende Energiekosten zu senken. Zudem bieten sie gegenüber älteren Modellen mehr Wärmeleistung und mit modernen Thermostatventilen mehr Energieeinsparungen.
Schöner wärmen – mit energiesparenden Heizkörpern.
Moderne Heizkörper sehen nicht nur gut aus, sondern senken dank effizienzsteigernder Technik auch Ihre Heizkosten. Mit ihrem dezenten Design und der Vielfalt an Größen passen sich Buderus Logatrend Heizkörper für Wohnräume und Bad jeder Architektur und jedem Einrichtungsstil an. Noch attraktiver macht das ausgezeichnete Preis-Leistungs-Verhältnis. Perfekt aufeinander abgestimmte und effizient geregelte Heizsysteme versorgen Sie mit einem umfassenden Wohlfühlklima. Das ist der Buderus Systemgedanke.
Hochwertige Technik und höchste Effizienz.
Logatrend Flachheizkörper gibt es im klassischen Querformat und Hochformat in zahlreichen Größen und Baureihen mit verschiedenen Bauhöhen. Alle Flachheizkörper sind wahlweise mit Seiten- oder Mittenanschluss sowie in profilierter oder planer Ausführung erhältlich.
Geprüft und zertifiziert.
Die Standardlackierung in Verkehrsweiß entspricht dem Gütezeichen RAL 9016. Das RAL-Gütezeichen steht für eine gleichbleibend hohe Material- und Fertigungsqualität, die kataphoretische Beschichtung sorgt für dauerhaften Korrosionsschutz und bewahrt Schönheit und Funktion. Die Einhaltung überwachen unabhängige Prüfinstitute. Alle Heizkörper werden einer Dichtheits- und Qualitätsendprüfung unterzogen. Buderus ist selbstverständlich nach DIN ISO 9001 zertifiziert. Diese Zertifizierung umfasst den kompletten Produktionsprozess von der Entwicklung über die Fertigung und die Logistik bis zum Vertrieb und garantiert Ihnen jederzeit einwandfrei hohe Qualität.
Produktvorteile Typ C - Plan
- Stilvoller Flachheizkörper mit brillanter Glattlackierung der Vorderwand in flachem Design
- Für gehobene Ansprüche in Bezug auf Design und Ästhetik
- Formschöne, elegante Verkleidung in abgerundetem Stil
- Vollkommene, harmonische Integration des Abdeckgitter
- Lieferung inklusive Blind- und Entlüftungsstopfen
- Lieferung inklusive Wandbefestigungssystem BMSplu
Produktvorteile: Typ VC - VCM - Plan
- Stilvoller Flachheizkörper mit brillanter Glattlackierung der Vorderwand in flachem Design
- Sehr gutes Regelverhalten mit bis zu 5 % Energieeinsparung nach DIN 4701-10 gegenüber konventionellen Einbauventilen
- Einbauventil serienmässig voreingestellt für bis zu 6 % Energieeinsparung durch hydraulischen Abgleich
- Blind- und Entlüftungsstopfen montiert
- Lieferung inklusive Wandbefestigungssystem BMSplus
Variantenübersicht- Bauhöhen und Baulängen in mm:
5 Bauhöhen: 300, 400, 500, 600, 900
12 Baulängen: 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000
Artikelbeschreibung
Planer Flachheizkörper aus kaltgewalztem
Stahlblech nach EN 442 mit glatter Vorderwand für hohe optische Ansprüche in Kompaktausführung. Rohrleitungsanschluss
gleich- oder wechselseitig über vier
seitliche G 1/2-Innengewinde.
Hochwertige, umweltfreundliche Lackierung gemäß DIN 55900. Erhöhter Korrosionsschutz durch standardmäßige Lackierung in 3 Fertigungsphasen: Entfettung
sowie Phosphatierung, kataphoretische
Tauchgrundierung und anschliessende Einbrenn-Pulverlackierung mit hoher Kratzund Schlagfestigkeit in RAL 9016 verkehrsweiß. Im Heizbetrieb emissionsfrei.
Heizkörper in Schrumpffolie mit Kunststoff-Kantenschutzecken sowie Kartonage
als Transport- und Montageschutz verpackt. Vorbereitet für Buderus-MontageSystem BMSplus.
Heizkörper entspricht den Anforderungen
der Arbeitssicherheit gemäß den Richtlinien der GUV. Garantierter Qualitätsstandard mit Registrierung nach RAL-Gütezeichen RAL-RG 618. Wärmeleistung DIN
EN 442 geprüft (Prüfstellennummer 1695)
mit permanenter Fertigungsüberwachung
nach EN-ISO 9001.
Flachheizkörper ohne Konvektionsbleche,
Seitenteile und Abdeckgitter. Besonders
einfach zu reinigender Heizkörper für
den Einsatz in hygienisch sensiblen Bereichenach Einfache Reinigung und Desinfektion von unabhängigen Instituten geprüft und bestätigt.

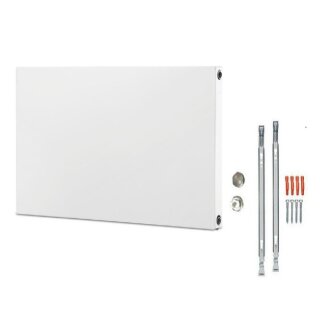

Inklusive beiliegendem Blind- und Entlüftungsstopfen sowie Buderus-Montagesystem-Set FMS (Schnellkonsolen, Schrauben, Dübel) zur Wandmontage, welches die
Anforderungsklassen 1 und 2 gemäß der
VDI-Richtlinie 6036 erfüllt.
Typ: Typ 20
Betriebsdruck max: 10 bar
bei 75/65/20 C (Norm): 514 W
bei 70/55/20 C: 416 W
bei 70/55/24 C: 366 W
bei 55/45/20 C: 267 W
bei 55/45/24 C: 221 W
Bauhöhe: 300 mm
Bautiefe: 67 mm
Baulänge: 1000 mm
| Bauhöhe: |
300mm |
| Baulänge/-breite: |
1000mm |
| Bautiefe: |
67mm |
| Typ: |
Typ 20 |
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
