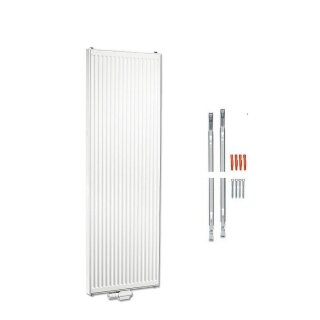

Profilierter vertikaler Flachheizkörper
aus kaltgewalztem Stahlblech nach EN 442
in Kompaktausführung. Stabile, vertikale
Profilierung m. Sickenteilung 33 1/3 mm.
Montagefreundlicher Rohranschluss unten
mittig über G 1/2-Innengewinde für optisch unauffälligen Anschluss z.B. mit
Universal-Anschlussarmatur. Zusätzlich
je 2 Rohrleitungsanschlüsse G 1/2-Innengewinde an der Unter- und Oberseite jeweils rechts/links für konventionelle
Anschlussart.
Umweltfreundliche Zweischichtlackierung
gem. DIN 55900 mit Tauchgrundierung und
verkehrsweißer Einbrenn-Pulverlackierung
(RAL 9016). Im Heizbetrieb emissionsfrei.
Heizkörper und Befestigungs-System in
Schrumpffolie mit Kunststoff-Kantenschutzecken und Kartonage als Transportund Montageschutz verpackt. Lieferung
incl. beiliegenden 3 Blind- und 1 Entlüftungsstopfen sowie montagefreundlichem Befestigungssytem F7M für die einfache und sichere Montage nach VDI6036
bis zur Anforderungsklasse 3. Befestigungssystem F7M bestehend aus 2 geteilten Konsolen mit 8 Schrauben und 8 Dübeln sowie seitlicher Verschiebesicherung.
Heizkörperverkleidung bestehend aus Seitenteilen und Abdeckgitter. Heizkörper
entspricht den Anforderungen d. Arbeitssicherheit gemäß den Richtlinien der
GUV. Garantierter Qualitätsstandard mit
Registrierung nach RAL-Gütezeichen RALRG 618. Wärmeleistung nach DIN EN 442
mit Mittenanschluss geprüft (Prüfstellennummer 1695) mit permanenter Fertigungsüberwachung nach EN-ISO 9001.
Typ: Typ 20
Betriebsdruck max: 10 bar
bei 75/65/20 C (Norm): 1040 W
bei 70/55/20 C: 831 W
bei 70/55/24 C: 727 W
bei 55/45/20 C: 525 W
bei 55/45/24 C: 433 W
Bauhöhe: 2400 mm
Bautiefe: 66 mm
Baulänge: 300 mm
| Bauhöhe: |
2400mm |
| Baulänge/-breite: |
300mm |
| Bautiefe: |
66mm |
| Typ: |
Typ 20 |
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
