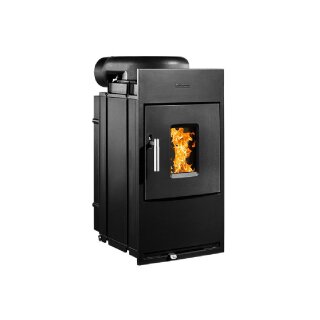

Holzbrand-Heizeinsatz nach DIN EN 13229
für den Einbau in Warmluftöfen. Ausge-
stattet mit einer Muldenfeuerung, geeig-
net für 33 cm Scheitholz. Der Einbau er-
folgt immer in Verbindung m. einer Nach-
heizfläche. Der Heizeinsatz ist beson-
ders geeignet für den Anschluss an kera-
mische Züge. Brennraumauskleidung aus
Feuerbeton, Vermiculite und Gusseisen,
die Teile sind lose passgenau gesteckt
im Feuerraum. Kein Ausmörteln erforder-
lich. Der Heizeinsatz wird mit einer
vormontierten Frontplatte 790x420 mm
ausgeliefert. Weitere Frontplatten-Ab-
messungen können über Anbauleisten rea-
lisiert werden. Der Kuppelabgang kann
wahlweise waagerecht bzw. senkrecht er-
folgen. Der Kuppelabgang-Durchmesser
beträgt 145 mm für die waagerechte und
senkrechte Kuppel. Zusätzlich steht eine
senkrechte Kuppel mit Abgang 180 mm zur
Verfügung.
Die 2.Stufe der 1.BImSchV wird erfüllt.
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse: A+
Energieeffizienzklassen-
Spektrum: A++ -> G
Direkte Wärmeleistung: 12,0 kW
Indirekte Wärmeleistung: -
Energieeffizienzindex: 116
-
Nennwärmeleistung Gesamt: 12 kW
Gewicht: 140 kg
Abgasstutzen: 145/180 mm
Abgastemperatur Holz: 205 C
Abgasmassenstrom Holz: 10,6 g/s
Notwendiger Förderdruck: 12 Pa
Wirkungsgrad: 82 %
Abmessungen:
Höhe, Stutzen senkrecht: 792 mm
Breite: 387 mm
Tiefe: 460 mm
Landesbauverordnung: CE-Zeichen
Fabrikat: Buderus
Buderus-Artikel-Nr.: 7736604103
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
