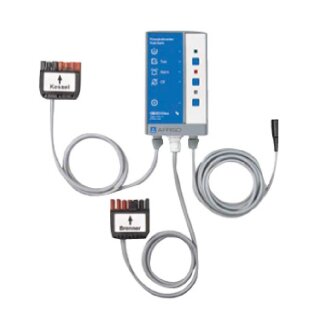

AFRISO Flüssigkeitsmelder mit Brenner-
Anschluss-Set (BAS), zur optischen und
akustischen Meldung von Flüssigkeitsan-
sammlungen unter dem Brenner einer Heiz-
ölanlage und Abschaltung des Brenners im
Alarmfall. Anzeigegerät mit eingebauter
Betriebslampe, Alarmlampe, abschaltbarem
Summer, einer flexiblen optoelektroni-
schen Sonde (10 m Kabellänge) und 7-po-
ligen Steckern für Brenner und Kessel.
Die optoelektronische Sonde wird am zu
überwachenden Objekt an die tiefste
Stelle des Auffangraumes montiert.
Anzeigegerät zur Wandmontage in trocke-
nen Räumen ausgelegt.
-
Besteht aus einem Signalteil mit opti-
schem/akustischem Alarm, Prüf-/Quit-
tiertaste und optoelektronischer Sonde
mit 10 m Anschlusskabel. Kabel und
Stecker zur Verbindung mit Brenner und
Kessel sind einbaufertig verdrahtet.
-
Lieferumfang:
Signalteil, 1 angeschlossene optoelek-
tronische Sonde, je ein angeschlossener
Stecker für Brenner- und Kesselan-
schluss.
----------------------------------------
Technische Daten:
-
Temperatureinsatzbereich Umgebung:
-10/+60 C
-
Sonde L x d: 33 x 10mm
Kabellänge: 10 m
-
Anschlussstecker
Brenner: 7-polig, weiblich mit 3 m Kabel
Kessel: 7-polig, männlich mit 3 m Kabel
-
Versorgungsspannung: AC 230V
-
Nennleistung: 2,5 VA
-
Alarmton: Min. 70 dB (A)
-
Gehäuse: Wandaufbaugehäuse aus schlag-
festem Kunststoff (ABS)
B x H x T: 100 x 188 x 65 mm
-
Schutzart: IP 30 (EN 60529)
-
Verwendbarkeitsnachw. DIBt: Z-65.40-214
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
